Los tomacorrientes MELTRIC para Amperajes Elevados proporcionan seguridad, facilidad de operación y conexiones eléctricas confiables para equipo grande de uso pesado. Donde haya una toma de puerto, equipo minero, generadores, bombas, distribución de potencia, estaciones de prueba u otras aplicaciones para amperajes elevados, tenemos las conexiones que necesita para mantener sus operaciones en funcionamiento.
VENTAJAS
Desempeño Eléctrico Superior
Mejor tecnología de contacto y materiales proporcionan conexiones con mayor conductividad que se mantienen estables en condiciones agresivas. Más…
Seguridad Excepcional
Como todos los dispositivos MELTRIC, nuestros dispositivos para amperaje elevado están diseñados con el objetivo principal de mantener la seguridad del usuario, aún en condiciones inusuales. Más…
Facilidad de Operación
Los mecanismos de cierre fácil y otras características de diseño hacen a los dispositivos para amperaje elevado de MELTRIC más fáciles de conectar y desconectar que la mayoría de los dispositivos de la competencia. Más…
Gran Disponibilidad
Los tiempos de entrega de dispositivos trifásicos para amperaje elevado de la competencia pueden ser de 8 semanas o más. La mayoría de las ordenes de MELTRIC se envían en sólo unos cuantos días. Más…
Protección Comprobada Contra el Ingreso de Agua
Todos los dispositivos MELTRIC para amperaje elevado, logran su protección automática al ingreso de agua al simplemente conectar la clavija al tomacorriente. Más…
Tamaño Compacto

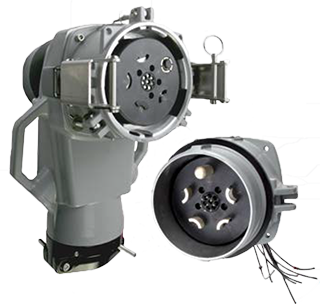

Los dispositivos para amperaje elevado no necesitan ser muy grandes. Los dispositivos DR400 de MELTRIC manejan 400 A dentro de un envolvente relativamente pequeño. Más…
DR400 tienen un gatillo con tornillo que puede usarse para bloquear al tomacorriente y la clavija juntos para evitar desconexiones accidentales que pudieran ocurrir sin el cuidado adecuado y sin seguir los procedimientos adecuados de desenergización. También se proporciona un barreno para bloqueo para añadir seguridad bloqueando el tomacorriente y la clavija juntos mediante un candado o para bloquear la tapa estando cerrada para bloqueo/etiquetado.
Contactos Piloto
Los DR400 están equipados con dos contactos piloto que pueden usarse para controlar el circuito de fuerza. En caso de una desconexión accidental con carga, esto por lo menos garantiza que el circuito está desenergizado cuando la clavija es expulsada a su posición de descanso. El circuito estará desenergizado antes de que el usuario pueda remover la clavija.
Cortinilla de Seguridad
Aunque el circuito de fuerza y el tomacorriente deben estar desenergizados, en cualquier momento en que la clavija no esté conectada, las cosas pueden salir mal. Para proporcionar seguridad adicional en esas circunstancias, los DR400 tienen una cortinilla de seguridad que bloquea el acceso a los contactos del tomacorriente. La cortinilla se abre durante la conexión de la clavija y cierra automáticamente antes de que pueda ser removida.
El mecanismo de manerales estándar facilita la conexión de un DR400, incluso en aplicaciones en línea con cables largos. El maneral empuja fácilmente la clavija dentro del tomacorriente y la asegura con el gatillo en su lugar.
Liberación con Botón
Una vez que el circuito es desenergizado, los manerales están desenganchados y el gatillo está desbloqueado, el DR400 puede ser removido del tomacorriente simplemente presionando el botón en el gatillo. Esto libera el sistema de expulsión asistida por resorte y automáticamente expulsa la clavija a su posición de descanso. Puede entonces ser removida al rotarla 30° en sentido contrario a las manecillas del reloj y retirarla.
Fácil conexión, fácil desconexión. Se elimina el esfuerzo requerido con los dispositivos de punta y manga para 400 A.
Protección Automática Contra el Ingreso de Agua
Los tomacorrientes DR400 logran su certificación de protección ambiental IP69 simplemente conectando la clavija al tomacorriente. No hay necesidad de enroscar o girar anillos especiales como se requiere para conectar la protección al ingreso de agua en algunos otros dispositivos.
Contactos Punto a Punto de Plata-Níquel Asistidos por Resorte
Los dispositivos DR400 utilizan contactos punto a punto de plata-níquel asistidos por resorte de uso pesado para proporcionar conexiones eléctricas estables de alto desempeño y largas vidas de operación.
La asistencia por resorte y su contacto entre terminales aseguran el mantenimiento de una óptima fuerza de contacto por miles de operaciones y elimina los efectos del desgaste propio de los contactos deslizantes que inherentemente degradan con el tiempo a los contactos de punta y manga.
Los contactos de 85% Plata y 15% Níquel proporcionan una conductividad superior/conexiones con menor resistencia que la de los contactos de latón y su conductividad no se degrada con la oxidación y la exposición a los elementos de la forma que sucede en los contactos de latón.
MELTRIC respalda sus contactos eléctricos con una garantía de 5 años.
Circuito de Control Piloto con Sistema de Bloqueo Mecánico
Como todos los tomacorrientes para amperaje elevado, los dispositivos PF y PFQ de 300-600 A no están diseñados para ser conectados o desconectados con carga. Para ayudar a prevenir esa posibilidad, los dispositivos están equipados con contactos piloto para controlar el circuito de fuerza y un bloqueo mecánico que asegura que el circuito piloto no esté completado hasta después de que el tomacorriente y la clavija sean adecuadamente conectados.
El giro de la leva del bloqueo mecánico asegura la clavija al tomacorriente y completa el circuito piloto permitiendo que la fuerza fluya. El giro de la clavija requerido para la desconexión es bloqueado por la leva de bloqueo.
El proceso para la desconexión es en sentido contrario. Primero debe girarse la leva del bloqueo de regreso a la posición abierto/desbloqueado. Esto abre el circuito piloto y apaga el circuito de fuerza (si aún no ha sido desenergizado). Ahora puede desconectarse la clavija del tomacorriente de forma segura girándola 30° en sentido contrario de las manecillas del reloj y retirándola.
Cortinilla de Seguridad
Aunque el circuito de fuerza y el tomacorriente deben estar desenergizados, en cualquier momento en que la clavija no esté conectada, las cosas pueden salir mal. Para proporcionar seguridad adicional en esas circunstancias, los dispositivos PF/PFQ tienen una cortinilla de seguridad que bloquea el acceso a los contactos del tomacorriente. La cortinilla se abre durante la conexión de la clavija y los contactos del tomacorriente y cierra automáticamente antes de que la clavija pueda ser removida.
La clavija se inserta fácilmente en el tomacorriente en la posición de descanso, en la cual los contactos aún no están conectados. La conexión de los contactos de la clavija y el tomacorriente se lleva a cabo al rotar la clavija aproximadamente 30° en el sentido de las manecillas del reloj. El diseño de la manija proporciona una gran palanca para la rotación de la clavija y la forma de los contactos proporciona una rampa para facilitar su conexión. Esto hace la conexión mucho más fácil que en los dispositivos grandes de punta y manga.
Protección Automática Contra el Ingreso de Agua
Los tomacorrientes PF/PFQ logran su protección Ambiental IP66/IP67 simplemente conectando la clavija al tomacorriente. La adecuada conexión/protección contra el ingreso de agua es verificada por el usuario al girar la leva del bloqueo mecánico.
Contactos de Plata Asistidos por Resorte
Los dispositivos PF y PFQ tienen superficies de contacto de plata para máxima conductividad. La plata es un excelente conductor y, a diferencia del cobre o el latón, su desempeño no se degrada significativamente con la oxidación o en ambientes con mucha humedad. El contacto entre terminales y la presión aplicada por la asistencia del resorte aseguran una óptima presión de contacto y compensan el desgaste debido al uso constante.
Circuito de Control Piloto con Sistema de Bloqueo Mecánico
Los dispositivos SP están equipados con un sistema de bloqueo que requiere que la clavija sea insertada y asegurada en su lugar antes de que el collar del bloqueo pueda girarse a la posición ON para completar el circuito piloto que controla la fuerza. Mientras el dispositivo está en la posición ON, la liberación del seguro está deshabilitada por lo que la clavija permanecerá bloqueada dentro del tomacorriente y no podrá ser removida.
Para que la clavija pueda ser removida, primero debe girarse el collar del bloqueo de regreso a la posición OFF, abriendo el circuito piloto y por lo tanto desenergizando el circuito de fuerza. Entonces, puede removerse la clavija de forma segura al presionar el botón de liberación del seguro y retirarla del tomacorriente.
Contactos del Tomacorriente con Guarda Dedos
Si los contactos piloto del dispositivo están debidamente cableados para controlar el circuito de fuerza, el tomacorriente deberá estar desenergizado en cualquier momento en que la clavija no esté asegurada en su lugar. Para proporcionar seguridad adicional en caso de una circunstancia anormal, el tomacorriente también está diseñado para proteger los dedos. El contacto está empotrado en el tomacorriente y las aberturas son demasiado pequeñas para que los dedos puedan accesar.
Todos los dispositivos con fase 1, fase 2, fase 3, tierra y neutro están codificados mecánicamente de forma diferente para evitar la conexión inadecuada entre fases u otros contactos. Los dispositivos están también codificados por color para facilitar la identificación de las fases.
Manerales para una Fácil Conexión
El mecanismo de manerales estándar simplifica la conexión de un SP, aún con cables largos. El maneral empuja fácilmente la clavija dentro del tomacorriente y la asegura con el gatillo en su lugar.
Material de Plata del Contacto
Los dispositivos SP tienen contactos punto a punto de plata para proporcionar conexiones que mantienen su excelente conductividad y baja resistencia durante toda la vida útil del dispositivo. Su diseño elimina los problemas debidos al desgaste y el incremento de la resistencia que son propios de los contactos deslizantes de latón usados en muchos otros dispositivos monopolares. Los contactos de plata de los dispositivos SP proporcionan mejor calidad de energía y menor perdida de la energía debido a una mayor resistencia y la generación de calor.

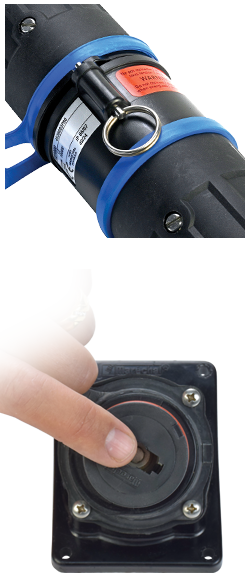

Pasador de Seguridad para Evitar una Desconexión Accidental con Carga
Los dispositivos CS1000 están equipados con un pasador de seguridad que se engancha automáticamente cuando la clavija y el tomacorriente están conectados. Bloquea el giro del dispositivo, necesario para desconectar la clavija y por lo tanto impide una desconexión accidental.
Una herramienta especial es proporcionada para retraer el pasador de seguridad, haciendo improbable una desconexión accidental con carga. Para mayor seguridad, se encuentra disponible un accesorio opcional para candado y puede ser usado para bloquear la clavija y el tomacorriente estando conectados, evitando que el pasador de seguridad pueda ser retraído.
Contactos del Tomacorriente con Guarda Dedos
La energía en el tomacorriente deberá estar desconectada durante la conexión y desconexión y en cualquier momento en el que la clavija y el tomacorriente estén desconectados. Para mayor seguridad, los tomacorrientes CS1000 están provistos con un guarda dedos para bloquear el acceso accidental al contacto del tomacorriente.
Codificación Mecánica y Codificación por Color para Evitar la Interconexión Entre Fases
Todos los dispositivos con fase 1, fase 2, fase 3, tierra y neutro están codificados mecánicamente de forma diferente para evitar la conexión inadecuada entre fases u otros contactos. Los dispositivos están también codificados por color para facilitar la identificación de las fases.
Contactos Punto a Punto de Plata-Níquel Asistidos por Resorte
Los dispositivos CS1000 utilizan contactos punto a punto de plata-níquel asistidos por resorte de uso pesado para proporcionar conexiones eléctricas estables de alto desempeño y largas vidas de operación.
La asistencia por resorte y su contacto entre terminales aseguran el mantenimiento de una óptima fuerza de contacto por miles de operaciones y elimina los efectos del desgaste propio de los contactos deslizantes que inherentemente degradan con el tiempo a los contactos de punta y manga.
Los contactos de 85% Plata y 15% Níquel proporcionan una conductividad superior/conexiones con menor resistencia que la de los contactos de latón y su conductividad no se degrada con la oxidación y la exposición a los elementos de la forma que sucede en los contactos de latón.
MELTRIC respalda sus contactos eléctricos con una garantía de 5 años.
Pilot Contacts: The DSP400 is customizable with up to six (6) pilot contacts designed for power circuit control. In the event of an accidental disconnection under load, this feature guarantees that the circuit is de-energized as the plug is ejected to the rest position. The circuit deactivates before the user can detach the plug.
Safety Shutter: Although the power circuit and receptacle ideally should be de-energized when the plug is not connected, unforeseen issues can arise. To enhance safety in such situations, the DSP400 incorporates a safety shutter that obstructs access to the receptacle contacts. This shutter opens when the plug is connected and automatically closes before the plug can be removed.
LOTO Provisions: DSP400 devices are equipped with standard lockout/tagout provisions on the plug, allowing users to secure it by simply inserting a lock (or hasp) through an existing hole on the device. No additional mechanisms are necessary; the user only needs to provide the lock. For the receptacle, simple lockout provisions work similarly.
The receptacle lockout provision is primarily designed to secure the lid in the closed position, preventing the insertion of a plug. This feature can also be utilized to lock the plug and receptacle together, preventing unauthorized or accidental disconnections.
IP69/IP69K Watertightness: DSP400 plugs and receptacles achieve the standard IP69/IP69K environmental protection by simply connecting the plug and receptacle. Unlike other competitive devices that require threading or turning specialized rings to engage ingress protection, DSP400 eliminates the need for such steps.
Mechanical Keying: DSP400 devices feature distinct mechanical keying to prevent incorrect connections. Additionally, color coding has been implemented to facilitate easy identification.
Spring-Loaded, Silver-Nickel Butt Contacts: The DSP400 employs robust spring-loaded silver-nickel butt contacts to deliver reliable high-performance electrical connections and extended operational lifespans.
The spring loading and end-to-end mating of the contacts guarantee consistent contact force throughout thousands of operations, eliminating the detrimental effects of sliding wear that typically degrade pin and sleeve contacts over time. The solid composition of 85% silver and 15% nickel ensures superior conductivity and low resistance that resists oxidation and exposure to the elements, unlike brass contacts.
All MELTRIC products come with a 5-year quality commitment warranty for electrical contacts.
